50682智能接地監測產品介紹

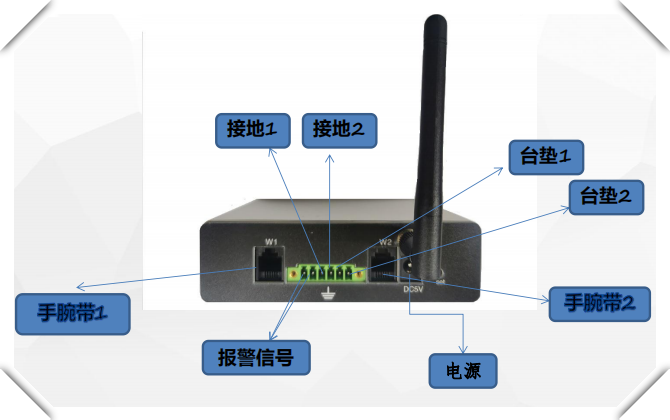

l 可同時監控二路手腕帶、二路臺墊接地電阻或一路設備接地
l 能將接地監控狀態、數值采集通過2.4G無線傳輸至PC進行數據存儲、分析、報表輸出;
l 采用電子式監控原理,數據精度5%以內,保證監控對象可靠接地(符合ANSI-ESD-S20.20-2014ESD標準);
l 小巧輕便,安裝拓展靈活;
l 不受人員位置調整重新布線;
l 具有聲光報警提示功能。
規格型號: 50682
名稱: 智能接地監測儀
電源: 輸入DC5V/2A
手腕帶監控阻值: 750K~35MΩ可調,默認35MΩ
臺墊監控阻值: 1~100MΩ可調。默認100MΩ
設備監控阻值: 1~25Ω可調,默認10Ω
操作環境: 防靜電車間,-10~45℃
最大消耗功率 : 3W
指示燈狀態: 正常-綠色;異常-紅色;待機-橙色
體積: 120(L)*90(W)*35(H)mm
重量 : ≈0.42k g
50682操作目錄
菜單
1.設備報警設置
1.1、設備接地阻值上限設置
1.2、設備漏電電壓上限設置
2.臺墊報警設置
2.1、臺墊地址阻值上限設定(10-100M)
3.腕帶報警設置
3.1、手腕帶報警上限設置(1-45M)
3.2、光電感應反應時間設置(1-10秒)
3.3、手腕帶接地校準設置
4.通訊設置
4.1、本機地址(系統內唯一)
4.2、目標地址(收發器信道)
4.3、網絡號(收發器信道)
4.4、通訊信道(收發器信道)
4.5、網絡速率 250默認
4.6、功率 8
4.7、離線報警 開關
5.密碼設置
6.退出
智能ESD產品可靠性報告
Zigbee是一組基于IEEE批準通過的802.15.4無線標準研制開發的組網、安全和應用軟件方面的技術標準。與其他無線標準如802.11或802.16不同,Zigbee和802.15.4以250Kbps的最大傳輸速率承載有限的數據流量,Zigbee 是新近推出的一個低數據率的無線通信技術。它具有復雜度低成本極少、功耗很小的特點,主要適用于自動控制、遠程監控等領域。
無線技術: |
2.4G(Zigbee) |
頻段: |
868M-2.4GHz(13-26信道) |
輸出功率: |
≤8dBm |
諧波: |
-41.2dBm/MHZ |
波長: |
13cm |
帶寬: |
2MHZ |
速率: |
250Kbps |
大數據解決方案
數據分池技術(采用Facebook 開源技術) 1、實時數據放入采集池; 2、把采集的實時數據鏡像至查詢池 ( 記錄查詢 可連續7天,存本月數據 ) 3、跨月數據分表存儲多技術手段結合,確定數據有效存儲及系統的響應速度 |
||
|
||
軟件語言環境 |
JAVA |
|
軟件構架 |
C/S |
|
網絡支持 |
支持網絡訪問及遠程訪問 |
|
數據庫 |
mysql |
|
用戶權限 |
超級管理員、管理員、操作員 |
|
ESD管理員模式 |
支持管理員對多電腦、多線體同時ESD管控 |
|
接口輸出 |
可開放數據庫結構及指定數據的輸出 |
|
無線有效范圍 |
一個收發器(網關)有效面積500m2 |
|
收發器負載量(網關) |
信號范圍內支持無線監控點300個 |
|
多收發器組網 |
無縫支持 |
|
信號強度 |
支持信號強度測試 |
|
狀態響應速度 |
1-2s |
|
斷網(離線)提示 |
監控點與收發器信號中斷時,監控點警報、電腦警報、ESD報警燈警報。 |
|
狀態及數據記錄 |
正常、異常狀態及數據存儲,待機、離線狀態存儲 |
|
離線數據存儲 |
每個獨立監控點支持30分鐘離線數據存儲,當信號正常后數據始回傳到電腦存儲記錄(包括狀態+監控值) |
|
離線防范措施 |
若監控點離線5分鐘,自動郵件上報到現場ESD人員,若監控點離線10分鐘, 自動郵件上報到管理人員,依次層次上報。 |
|
異常郵件上報 |
支持1-10s的持續異常,層級上報 |
|
ESD日統計報表 |
支持定時發送ESD日統計報表至指定郵箱 |
|
存儲頻率 |
1-10s可調 |
