1.儀器描述

19290可以用于以下ESD測試并符合相關規范：

☆ 靜電電阻符合性檢測（ESD TR53規范手冊）

☆ 防靜電工作臺面檢測（ESD S4.1 B標準）

☆ 防靜電地板檢測（ANSI/ESD S7.1標準）

☆ 防靜電鞋具檢測（ESD S9.2標準）

☆ 防靜電工作服檢測（ESD STM2.1 標準）

☆ 防靜電鞋+防靜電地板+人體系統電阻檢測（ESD STM97.1標準）

2. 產品參數

☆ 測試量程：  103Ω~1012Ω

☆ 測試電壓：  10*100V±5%(自動，小于106Ω彩用10V,大于等于106Ω，采用100V)

☆ 測試精度：  ±10%

☆ 測試時間：  15秒/快速（可選）

☆ 讀數單位：  歐姆（Ω）

☆ 環境溫度：  測試精度±10%

☆ 相對濕度：  測試精度±10字

☆ 數據儲存：  100組（保存在儀器內存中，不可導出）

☆ 屏幕規格：  2.7英寸OLED顯示屏，128x64像素

☆ 電池：      4節AA堿性電池，使用壽命1500次測試

☆ 儀器規格：100mm（寬）x 210mm（高）x 32mm（深），0.4 公斤重

☆ 重錘電極：  5磅±2盎司

☆ 連接線：1.5米長，紅線（4mm插頭-4mm插頭），黑線（SMA端子-4mm插頭）

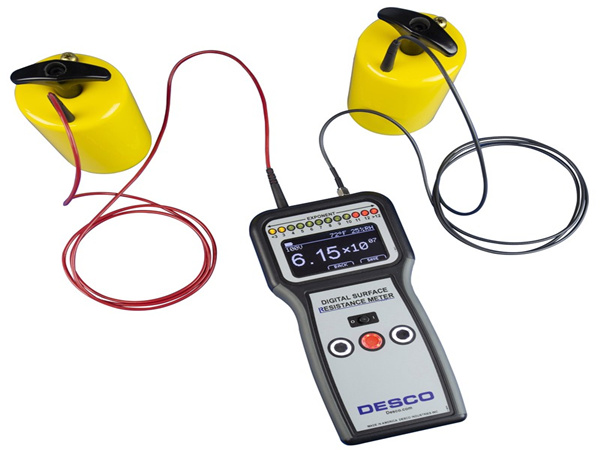

3. 訂購貨號19290，標配以下物品：

☆ 測試表：          1個                   貨號19291

☆ 點到點重錘電極：  2個                   貨號50003

☆ 測試連接線：      2條(紅色/黑色）        貨號19294

☆ 距離標線：        2個（10英寸/36英寸）  貨號19293

☆ 標簽紙：          25張                   貨號19296

☆ AA電池：          4節                   貨號N/A

☆ 接地夾：           1個                   貨號09750

☆ 接地插頭：         1個（美規插頭）       貨號09838

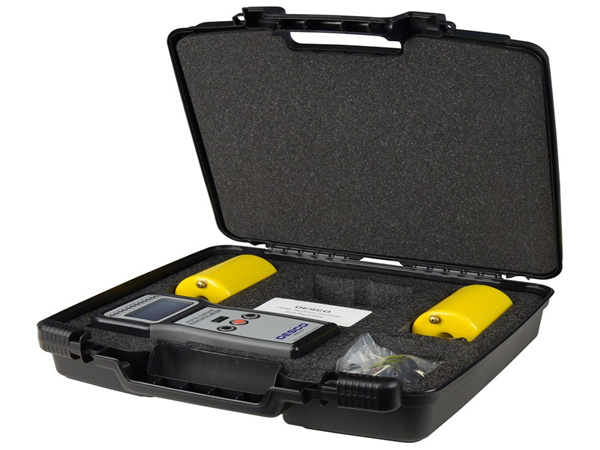

☆ 手提箱：           1個                   貨號19292

選配件：

☆ 同心圓重錘電極：1個（測試表面電阻及表面電阻率）  貨號50005

☆ 兩點電極：      1個（測試小型物體電阻）          貨號844

☆ 鉗型電極：      1對（測試不規則物體電阻）        貨號832

☆ 金屬握柄：     1個（測試人體+鞋+地板系統電阻）  貨號19295

4. 測試操作

基本注意事項：

☆ 確保被測材料本身不帶電

☆ 重錘電極放置點距離材料邊緣2英寸以上

☆ 重錘電極放置點距離材料上的接地端子3英寸以上

☆ 測試臺面點到點電阻時，2個重錘電極相距10英寸以上（可采用配套的10英寸距離標線）

☆ 測試地面點到點電阻時，2個重錘電極相距36英寸以上（可采用配套的36英寸距離標線）

☆ 重錘電極的放置點通常取以下更好地評估材料是否合格

   ◆ 最常用位置

   ◆ 磨損嚴重位置

   ◆ 中心位置

   ◆ 距離接地點較遠的位置

☆ 如果被測材料有接縫的，例如塊狀地板，衣服等，2個重錘應分別放置在不同的拼接區塊

☆ 在實驗室測試材料時，可以預清潔處理。對于線材鋪設完畢并投入與運行的材料，測試前不要清潔，只有測試不合格時，才清潔后再次測試。

測試表面點到點電阻

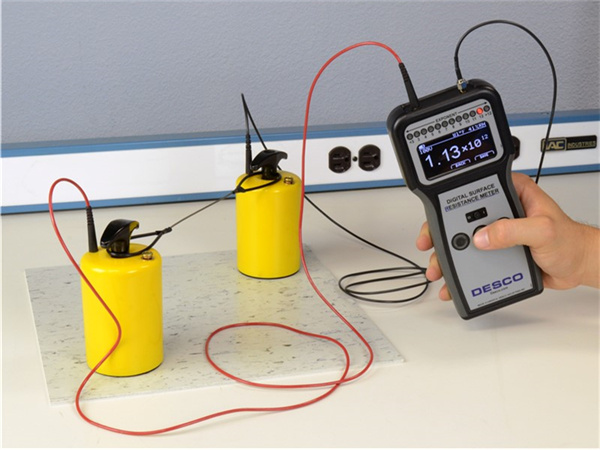

☆ 測試臺面或小面積材料：

 ◆ 連接測試儀和2個50003重錘電極。

 ◆ 把重錘電極放置在合適的位置，相距10英寸左右。

 ◆ 按儀器中間的紅色鍵測試。

 ◆ 如果測試不合格，清潔表面后再重新測試。

 ◆ 可把測試結果寫在配套的標簽紙上，并貼在相應地點。

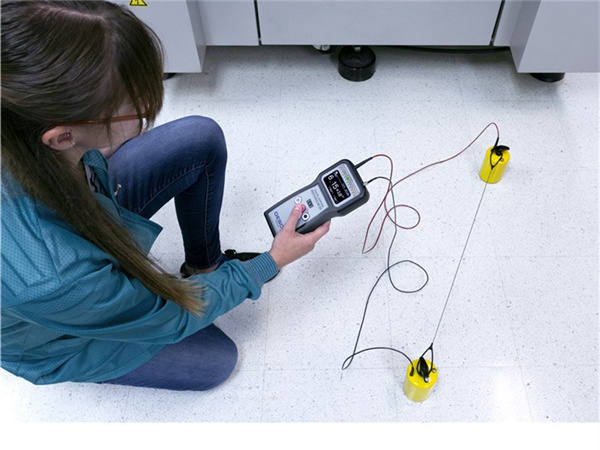

☆ 測試地面或大面積材料：

 ◆ 連接測試儀和2個50003重錘電極。

 ◆ 把重錘電極放置在合適的位置，相距36英寸左右。

 ◆ 按儀器中間的紅色鍵測試。

 ◆ 如果測試不合格，清潔表面后再重新測試。

◆  可把測試結果寫在配套的標簽紙上，并貼在相應地點。

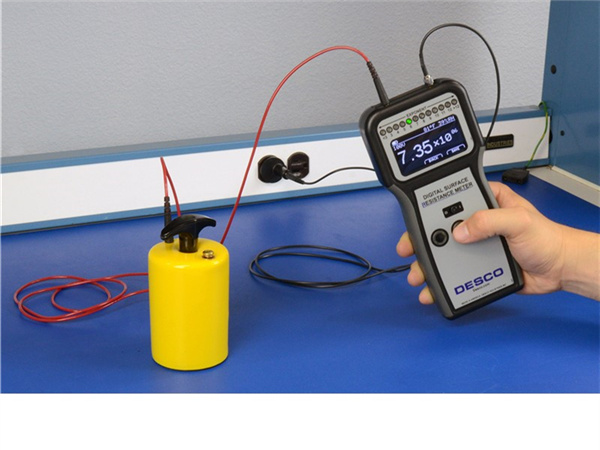

☆ 測試接地電阻

◆ 連接測試儀和1個50003重錘電極，重錘電極放置在材料表面合適位置。

◆ 另1條測試線連接接地夾，并夾到被測材料的接地點。

◆ 按儀器中間的紅色鍵測試。

◆ 如果測試不合格，清潔表面后再重新測試。

◆ 可把測試結果寫在配套的標簽紙上，并貼在相應地點。

☆ 材料合格性/符合性測試

對新購入或鑫安裝的材料進行合格性測試，并保存每個測試數據（儀器可保存100組數據）把每個測試數據的記錄編號寫在標簽紙上，然后貼到合適位置。以后定期對這些材料進行符合性檢測，可和最初保存在儀器內的合格性測試的數據對比，以了解材料的耗損及性能衰減狀況。

5. 主要功能及特性

☆  19787的升級換代產品

◆ 增加了數碼顯示和儲存100個測試結果的功能

◆ 測試防靜電臺面地面的表面電阻RTT和接地電阻RTG

◆ 結合同心圓重錘可測試屏蔽袋的表面電阻率

◆ 結合微型電極可可測試小物件的表面電阻

◆ 結合鉗型電極可測試不規則物體/管材的表面電阻

◆ 測試范圍：10^3-10^12

◆ 電阻測試精確度：±10%

◆ 儀表尺寸：10x21x3.2cm

◆ 總重量：5.9千克（13磅）

5. 選配電極

☆ 50005同心圓電極（包含BNC轉換接頭）

◆ ANS/ESD STM11.11,IEC 61340-2-3規范

◆ 測試材料表面電阻，并根據轉換系數得出表面電阻率

◆ 2.5共計重，67mm（直徑）*120mm（高）

◆ 內圓橡膠墊直徑：30mm

◆ 外環橡膠圈內直徑：57mm

◆ 電阻→電阻率轉換系數：X10(儀器讀數為阻值，乘10為電阻率

☆ 844兩點電極（包含BNC轉換）

◆ ANS/ESD STM11.13規范

◆ 測試小件材料的電阻

◆ 橡膠墊直徑：3mm

◆  2個橡膠墊中心距：6mm

◆  探針彈力：688g（5oz）

◆ 844P:可更換的探針

◆ 探針伸縮長度：13mm

◆ 探針可快速拔插，更換方便。探針訂購貨號：844P
