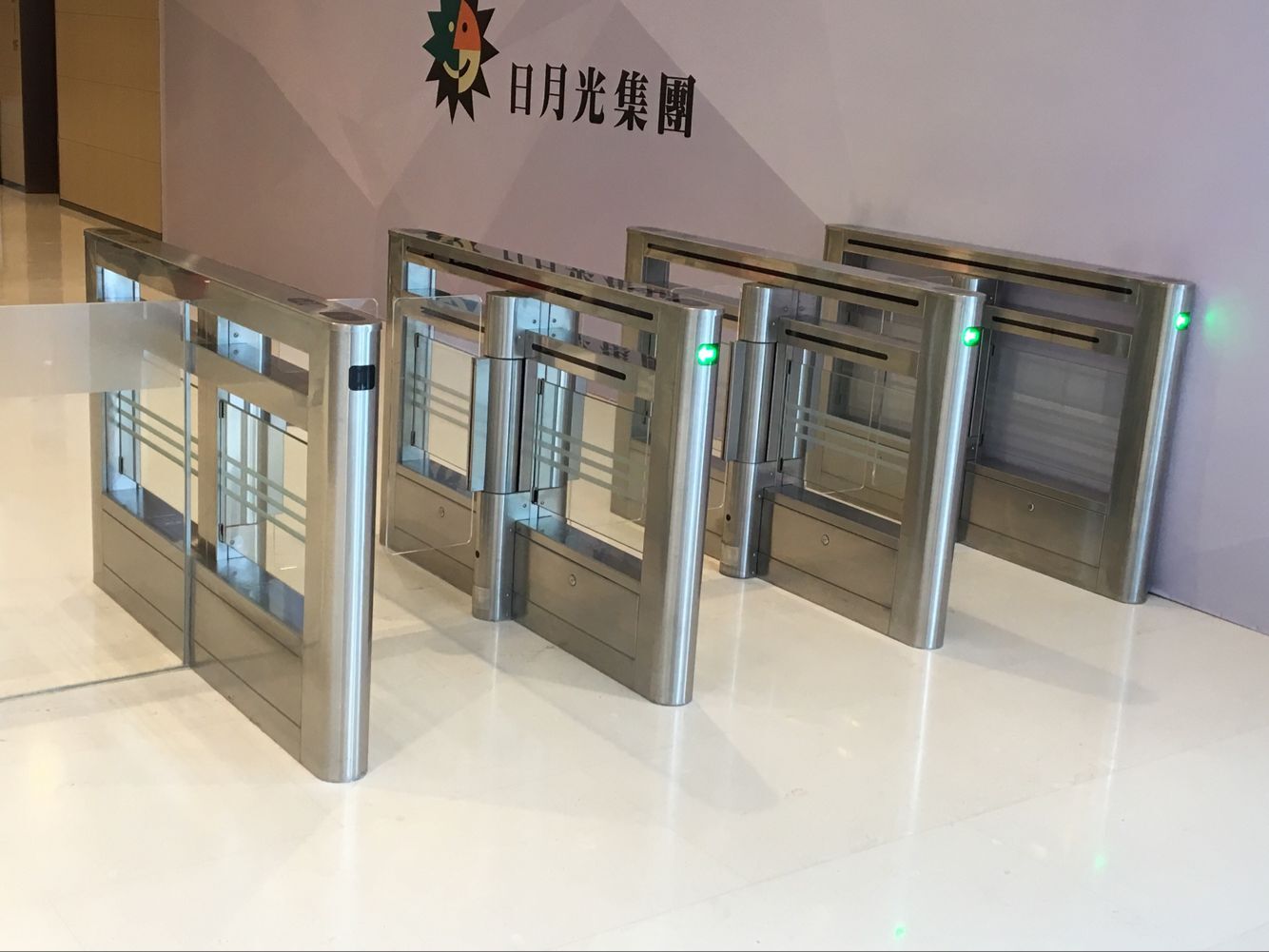

速通擺閘門禁系統（無刷）

1.設備簡介

智能擺閘是經過多年精心開發、研制、生產的智能化通道管理設備，是主要針對人員通道進行智能管理的高科技產品。該設備將機械、電子、微處理器控制及各種身份識別技術有機地融為一體，通過選配各種身份識別系統設備和采用性能可靠的安全保護裝置、報警裝置、方向指示、以及擴展友好的LED計數顯示界面，協調實現對通道智能化控制與管理等。

智能擺閘能方便兼容IC卡、ID卡、條碼卡、指紋等讀卡識別設備的使用，為出入人員提供文明、有序的通行方式，有效管理人員進出?？蓮V泛應用于車站、碼頭、地鐵、工廠、大廈、智能小區、賓館、會所、企事業單位等需要對通道實現智能化管理的場合。

2、功能及特點

2.1標準產品功能特點

1、具有零位自檢功能，方便用戶維護及使用。

2、通過主控板上的內置小按盤，可編程設備的運行狀態。

3、本款擺閘為全新離合器直流無刷電機轉動機芯。

4、數控霍爾限位，精準，高效,故障率低。

5、非法闖入、尾隨報警，反向闖入閘門自動關閉（人行程序），

6、防沖撞功能，在沒有接收到開閘信號時，擺動擺臂10度角，擺臂自動`鎖死。

7、擺臂同步可調(針對雙擺情況)。

8、具有自動復位功能，開閘后，在規定的時間內行人未通行時，系統將自動取消行人的此次通行權限，復位時間為1S～20S可調(系統默認時間為6S),斷電后擺臂自由推動(符合消防要求)，上電通道自動關閉。

9、紅外感應復位，紅外感應防夾功能(選配3對-11對紅外)。

10、具有標準火警輸入接口，接受到火警信號后設備無條件優先敞開

11、超亮方向指示板提示通行狀況。

12、可與門禁系統、消費系統、電子門票系統、生物識別系統、靜電測試儀等多種設備相銜接。

13、可單向或雙向控制人員進出，紅外感應進、出通道。

14、可直接通過管理計算機實現遠程控制與管理。

2.2、標準技術參數

機箱材料：國產標準304號不銹鋼

機箱尺寸：以實際產品為準

擺臂長：500-900mm(中心軸到邊距)

擺臂傳動角度：180度

擺動方向：單向或雙向

工作電壓： AC220 ±10% V/50 ±10% HZ50W

驅動電機：DC24V 直流無刷電機

輸入接口：干接點信號

通信接口： RS232協議

通行速度： 40人/分鐘（常開），25-30人/分鐘（常閉）

閘門開、關時間：1-2秒

上電后進入通行狀態所需時間：5秒

出現故障后的自動復位時間：10秒

工作環境：室內、室外（陰棚）

溫度：-10℃～50℃相對濕度：≤90%，不凝露
