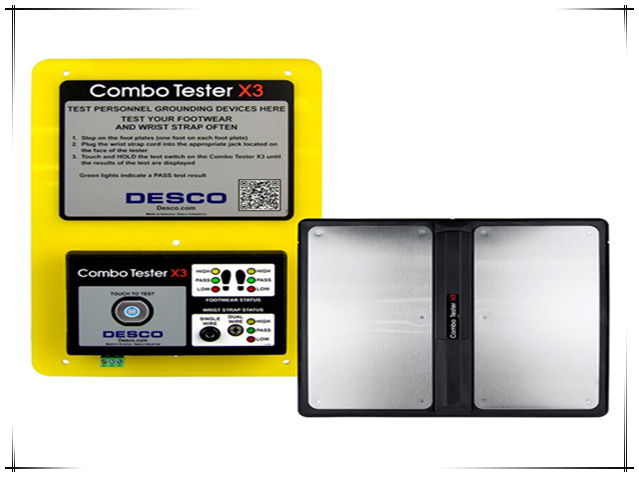

DESCO19270人體靜電綜合測試儀

產品參數/ Product parameter

設備描述:

根據ANSI/ESD S20.20標準,員工的接地措施必須每天檢測。19270可以檢測員工佩戴手腕帶和防靜電鞋的接地阻值是否在合格范圍,詳細規定可在ESD防靜電手冊TR20.20中查詢。


銷售貨號19270,標配以下物品:

19275,測試表(已安裝在背板上)

19273,不銹鋼腳踏板(左/右腳獨立測試)

62103,測試表和腳踏板連接線

19274,接地線(測試表接地)

19262,9-12VDC通用電源適配器(100~240VAC輸入電源)

出廠校正書

操作說明

選配:

50755:感應握柄,穿戴手套或指套測試使用

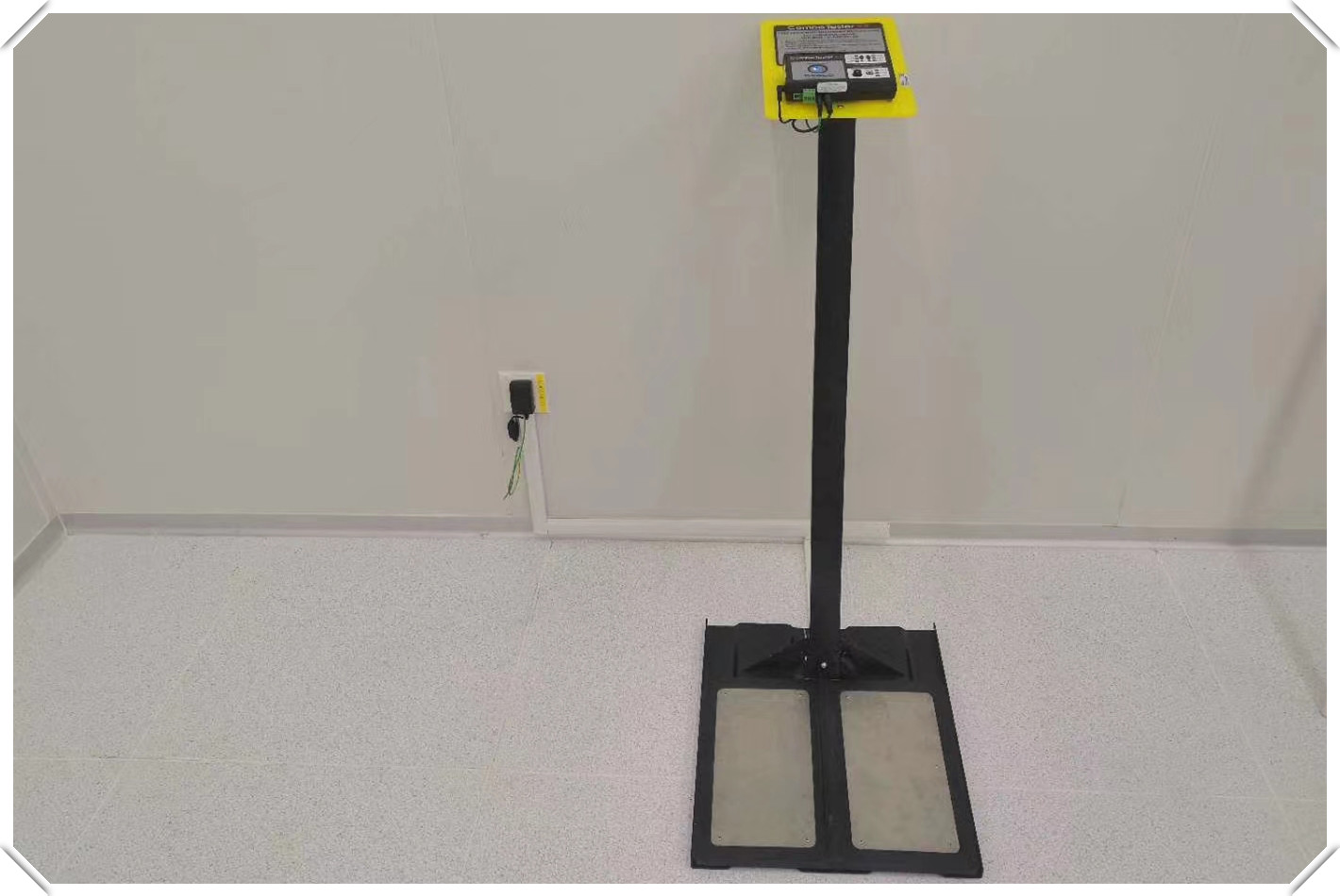

19272: 重型支架,測試表和腳踏板可以固定在支架上

12110:轉換頭,把測試表的手腕帶通插孔轉換為10mm公頭,適配10mm母扣端子的手腕帶上

50424:校準器,用于現場校準

產品使用:

安裝在EPA(靜電控制區域)入口,檢測人體通過手腕帶和工鞋接地的電是否合格

同時測試手腕帶接地和工鞋接地(左/右腳獨立測試)

可以測試單線和雙線手腕帶

可選配50755感應握柄,穿戴手套/指套也能測試

3組LED分別指示手腕帶、左鞋、右鞋阻值高/合格/低

具有常開(NO)和常閉(NC)干接點,可外接門禁、報警燈或其他裝置

固態式按鍵(藍色LED背景燈),無機械磨損

工鞋接地合格阻值:

上限阻值:可設置為10MΩ,35MΩ,100MΩ,1GΩ

下限阻值:可設置為100KΩ,750KΩ

可設置不測試

手腕帶接地合格阻值:

上限阻值:可設置為10MΩ,35MΩ

下限阻值:固定值750KΩ

可設置不測試


產品特性:

§:同時測試人體通過手腕帶、左鞋、右鞋接地是否合格。

§:可以測試單線手腕帶和雙線手腕帶。

§:可以選擇只測試手腕帶或防靜電鞋。

§:測試耗時短,迅速顯示手腕帶、/左/右鞋測試結果。

§:符合最新ANSI/ESD S20.20-2007標準。

§:用戶可設置上/下限閥值以符合ANSI(美國標準)或IEC(國際標準)

§:固態式測試按鍵,避免按鍵繼續損害。

§:按鍵藍色背景燈指示操作狀態。

§:繼電器通/斷電信號控制門禁。

§:選配紅外感應握柄,用于穿戴手套/或指套進行測試。


測試方法:

§:產品安裝完畢接通電源,儀器先自檢,這時所有指示燈閃3次并發出3次報警聲

§:待機狀態下所有指示燈不亮。只有測試鍵的藍色背景燈循環閃爍

§:帶上手腕帶,將另一端插入手腕帶插孔(注意區分單線手腕帶和雙線手腕帶的插孔)

§:雙腳分別踩在左/右腳踏板上

§:手指按住測試健,藍光停止閃爍表示開始測試,約1秒后相應指示燈亮指示結束

§:如果手指離開測試健太快,所有指示燈快閃3次并發出3次報警聲,表示測試不成功

§:測試合格,相對應的綠色指示燈亮,手指離開測試健后,發出3次報警聲表示測試結束

§:報警音量可以調節,順時針旋轉增大音量,相反降低音量


指示燈/報警聲:

黃燈亮:不合格,阻值大于上限閥值,發出長報警聲

綠燈亮:合格,手指離開測試健后,綠燈熄滅并發出3次報警聲表示測試結束

紅燈亮:不合格,阻值低于下限閥值,發出長報警聲


注意事項:

§:防靜電鞋上限設置為1GΩ時,需保持腳踏板表面干凈,環境相對濕度超過50%時可能會測試不準確

§:測試手指保持干燥,長期使用后,可能油污等造成測試健內外導體短路,定期有酒精清潔測試健

§:接通電源前測試表一定要正確接地,才能正常工作

§:測試表沒有接地會損壞內部芯片

§:清潔地板時,避免遺留水漬在腳踏板表面或周圍,腳踏板背面一定要保持干燥

§:氣候或季節變化導致空氣濕度改變,由親水性材料制成的防靜電鞋吸收的水分變化導致測試不穩定,這個不是測試儀問題,而是防靜電鞋的阻值改變造成的。

§:市面上廉價的絕緣鞋電阻只達到108 ~109 歐姆,因此有可能測試時在防靜電合格范圍內

§:普通鞋具由于吸收水分,因此有可能測試時在防靜電合格范圍內

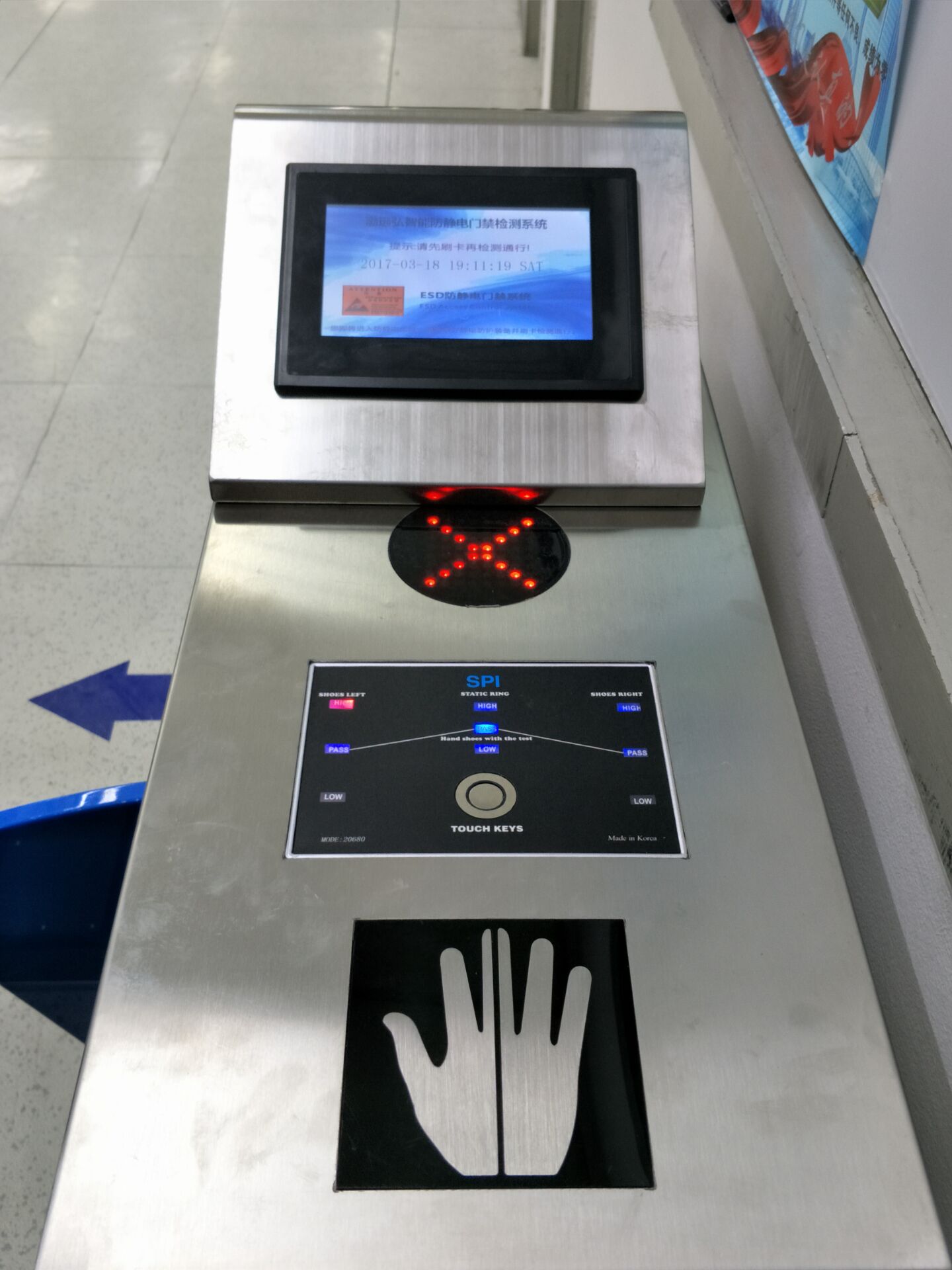

上一個:SPI靜電測試儀
