SPI20680聯網智能型立式防靜電ESD三輥閘門禁通道

20680特性: 體綜合測試儀的基本部件和功能

1. 黑色測試主機，帶防水功能

2. 一臺雙腳電阻傳感器踏板

3. 可自由調整高度的支架

4. 手腕帶和靜電鞋獨立檢測和同時檢測功能

5. 可配合SPI靜電機使用，刷卡自動識別測試項目，電腦100%無紙化管理靜電數據

20680出廠參數

    1.以下測試參數都以目前國內為標準，也可以改變成國外測試標準

性能參數

1. 工作電壓：輸入AC220V 輸出DC12V

2. 外形尺寸：178MM*128MM*35MM

3. 工作時間：無限制

4. 儀器精確：±10%

5. 環境條件：

6. 溫度：5C°~ 40C°

7. 使用壽命：10年

8. 可外接電鎖，直接驅動三輥閘、擺閘、翼閘

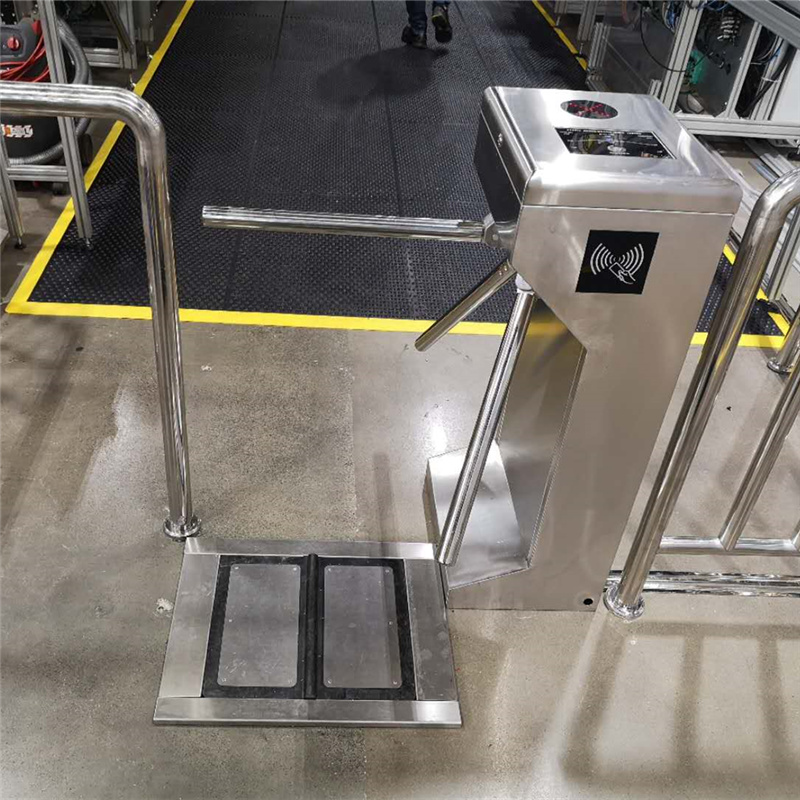

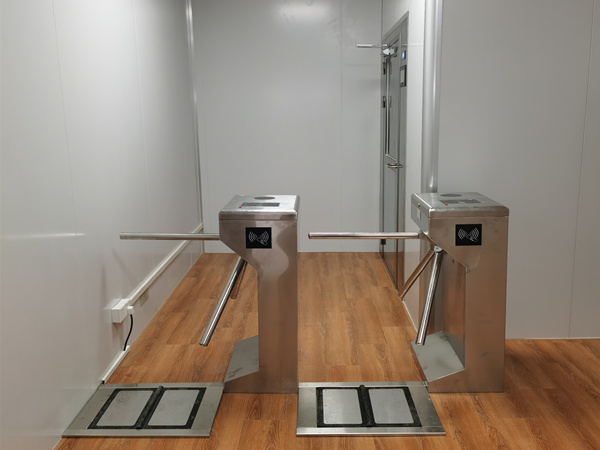

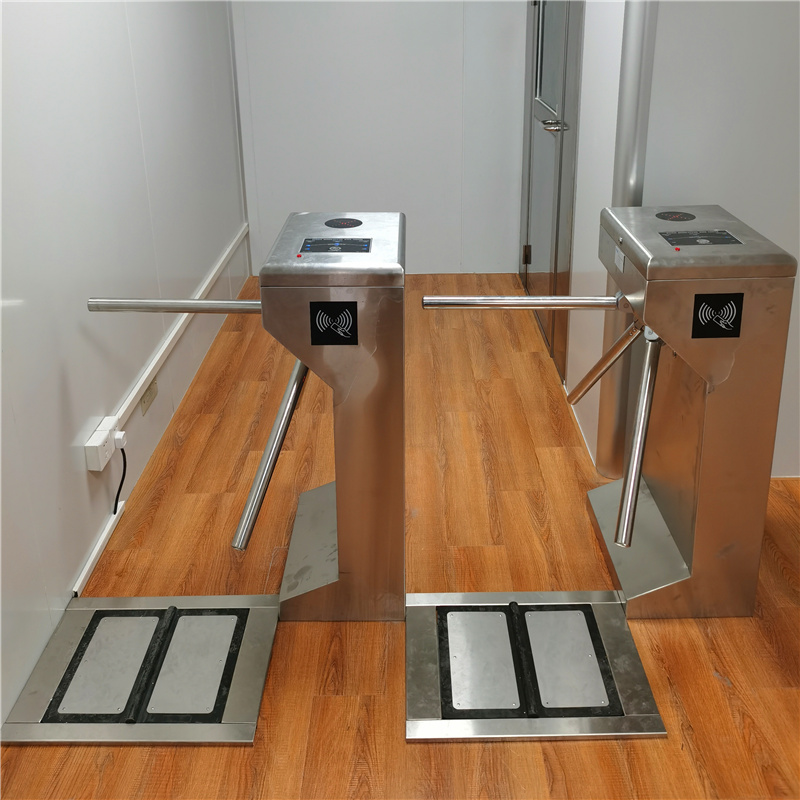

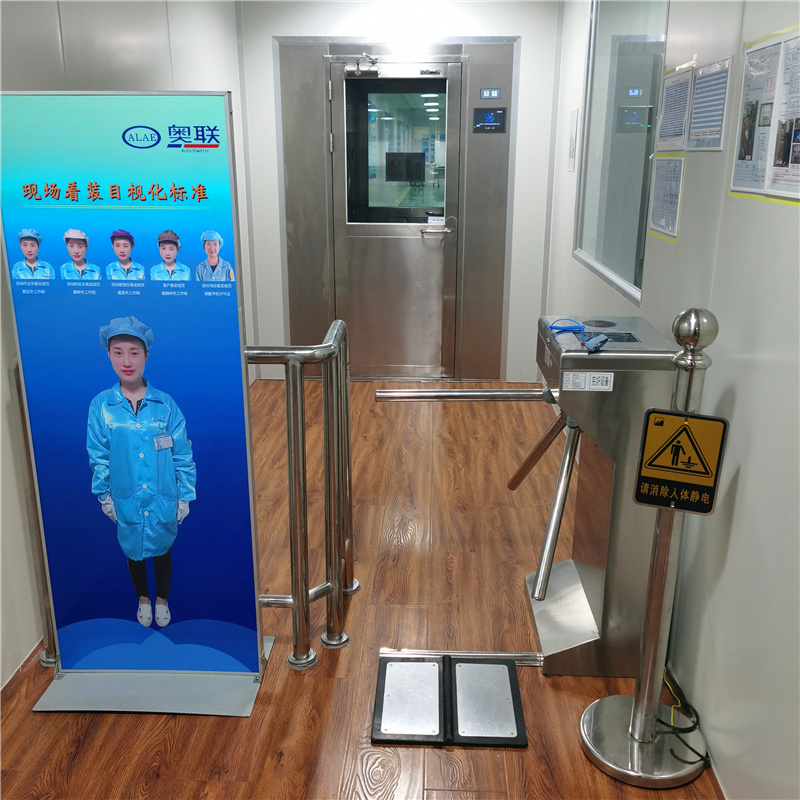

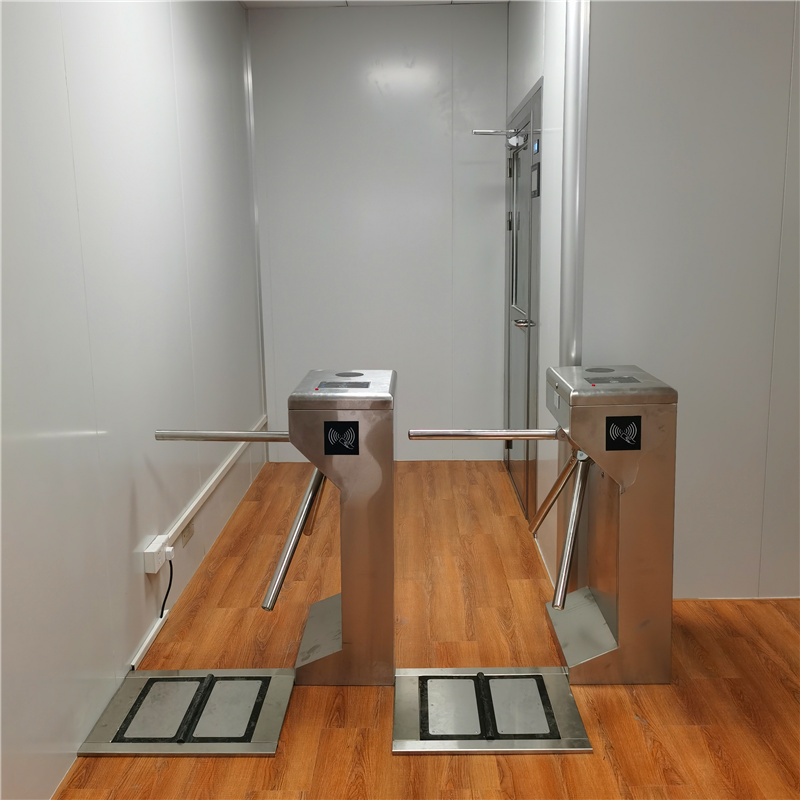

?ESD立式三輥閘

一、ESD靜電門禁通道組成結構
ESD靜電檢測門禁系統主要由靜電測試儀、三輥閘、中心控制器、感應卡讀卡器、電源、遠程通訊器、以及管理計算機、服務器等組成。

二、ESD靜電門禁通道結構特點
1.靜電測試儀：是ESD門禁的核心部件，通過測試人體的電阻間接地反映人體的靜電指標，從而確保被測試人佩戴鞋具、腕帶等合格，同時向后續部件輸出信號，用以驅動通道機構。根據中心控制器的分組信號，可以對刷卡人進行手腳均測、只測手只測腳、不需ESD檢測等4種情況的操作。
2.三輥閘：三輥閘進入方向配置ESD檢測儀和感應讀卡器，刷卡和靜電檢測合格后可以通行一人。外出方向也配置感應讀卡器以供公司自行設定成雙向通道。出口閘機配置外出感應讀卡器，可設置為刷卡外出，也可設置為自由外出。
3.中心控制器：保存員工資料，根據刷卡信號判定該員工是否允許通過，屬于哪種測試類型，并發送給靜電測試儀，再根據靜電測試儀的輸出信號，驅動三輥閘機構。
4.感應卡讀卡器：接收刷卡信號，傳送至中心控制器進行判別。
5.電源：提供全部機構的供電。
6.遠程通訊器：提供中心控制器與計算機的通訊，完成設置和數據采集。
7.管理計算機：安裝ESD門禁管理軟件。
8.服務器：安裝ESD門禁數據庫，可以采用公司現有的MicrosoftSQLServer數據庫管理系統。

三、三輥閘介紹

整個產品外形采用進口不銹鋼板沖壓成型， 造型美觀大方，防銹、耐用，能抵抗外力破壞。長方形機箱與通道閘桿構成的通道可為出 入人員提供有序文明的通行方式，杜絕非法出入，并在緊急情況下快速控制落桿或收桿。

◇ 結構：框架結構/不銹鋼外殼
◇ 生產工藝：全電腦數控激光切割機生產
◇ 外形尺寸（橋式）：寬280×長1200×高980（mm）
◇ 外形尺寸（立式）：寬330×長420×高980（mm）
◇ 重量：70(橋式）/45（立式）Kg
◇ 閘桿長：510(mm)
◇ 閘桿***大承受力：80Kg
◇ 閘桿工作驅動力：3Kg
◇ 閘桿傳動方式：數字方式
◇ 閘桿轉向：雙向、單向（可選）
◇ 燈光提示：通行方向指示
◇ 工作機芯：24V德國技術國產電磁閥
◇ 控制板帶有計數功能，LED數字顯示功能、語音提示功能(可選)
◇ 工作環境：室內、室外
◇ 溫度：-10℃ ～ 50℃
◇ 應急措施：掉電自動落桿
◇ 感應卡讀卡口：配帶標準安裝支架，或度身定做
◇ 開閘時間：0.2秒
◇ 通行速度：20-30人/分鐘
◇ 輸入接口：+12V電平信號或脈寬＞100ms的DC12V脈沖信號，驅動電流＞10mA；干接點信號
◇ 標準RS485接口，可與后臺管理中心直接相連，實行遠程控制。

四、ESD門禁使用流程
1.測試人員做好靜電測試的準備（主要指穿防靜電鞋），雙腳立于測試儀金屬墊板上
2.測試人員將個人識別卡貼近感應讀卡器，感應成功讀卡器會發出“嘀”聲，此時中心控制器已成功完成身份識別。
3.聽到讀頭“嘀”聲后，5秒鐘內右手食指觸摸或按下（依不同型號）測試按鈕，進行靜電測試。
4.測試儀顯示燈全綠并且蜂鳴器不再響時，測試人可前行通過三輥閘，超過設定時間（一般5秒），三輥閘會再次鎖死。
5.外出通道刷卡后直接通過，也可設置成免刷卡直接外出。
6. 經測試ESD門禁平均通過一人需要5-6秒。
