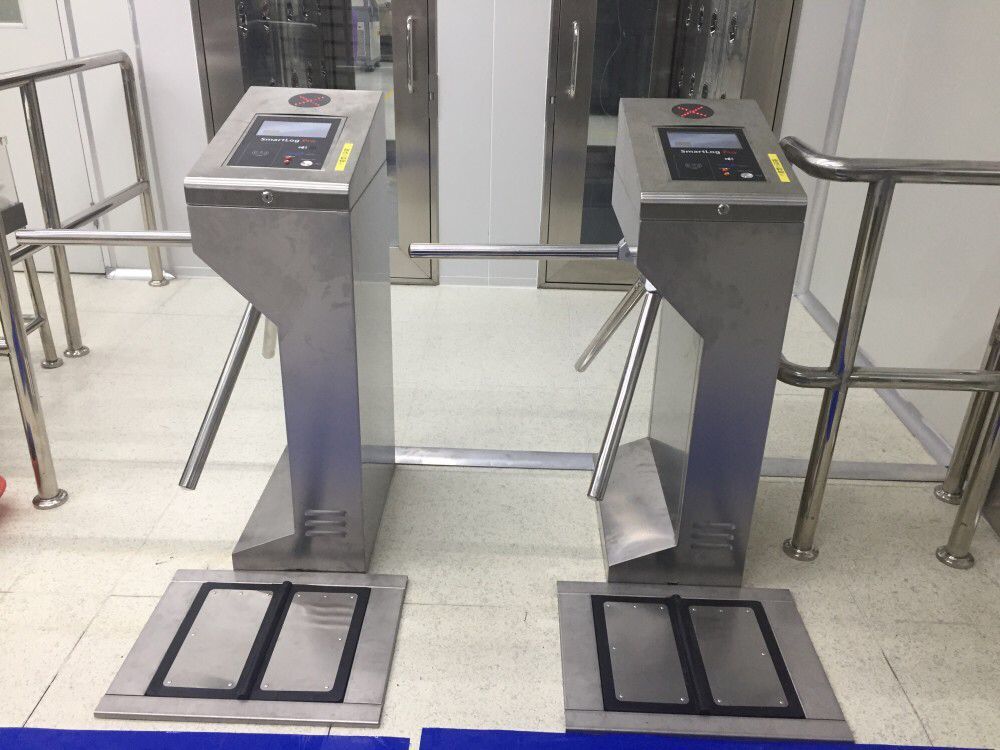

一、ESD靜電門禁通道組成結構
ESD靜電檢測門禁系統主要由靜電測試儀、三輥閘、中心控制器、感應卡讀卡器、電源、遠程通訊器、以及管理計算機、服務器等組成。
二、ESD靜電門禁通道結構特點
1.靜電測試儀：是ESD門禁的核心部件，通過測試人體的電阻間接地反映人體的靜電指標，從而確保被測試人佩戴鞋具、腕帶等合格，同時向后續部件輸出信號，用以驅動通道機構。根據中心控制器的分組信號，可以對刷卡人進行手腳均測、只測手只測腳、不需ESD檢測等4種情況的操作。
2.三輥閘：三輥閘進入方向配置ESD檢測儀和感應讀卡器，刷卡和靜電檢測合格后可以通行一人。外出方向也配置感應讀卡器以供公司自行設定成雙向通道。出口閘機配置外出感應讀卡器，可設置為刷卡外出，也可設置為自由外出。
3.中心控制器：保存員工資料，根據刷卡信號判定該員工是否允許通過，屬于哪種測試類型，并發送給靜電測試儀，再根據靜電測試儀的輸出信號，驅動三輥閘機構。
4.感應卡讀卡器：接收刷卡信號，傳送至中心控制器進行判別。
5.電源：提供全部機構的供電。
6.遠程通訊器：提供中心控制器與計算機的通訊，完成設置和數據采集。
7.管理計算機：安裝ESD門禁管理軟件。
8.服務器：安裝ESD門禁數據庫，可以采用公司現有的MicrosoftSQLServer數據庫管理系統。

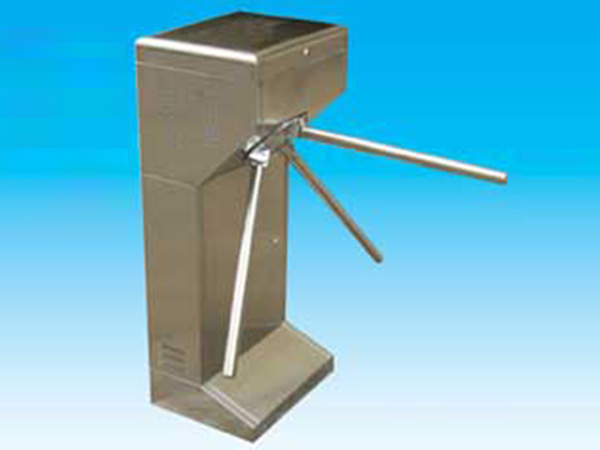

三、三輥閘介紹
整個產品外形采用進口不銹鋼板沖壓成型， 造型美觀大方，防銹、耐用，能抵抗外力破壞。長方形機箱與通道閘桿構成的通道可為出 入人員提供有序文明的通行方式，杜絕非法出入，并在緊急情況下快速控制落桿或收桿。
◇ 結構：框架結構/不銹鋼外殼
◇ 生產工藝：全電腦數控激光切割機生產
◇ 外形尺寸（橋式）：寬280×長1200×高980（mm）
◇ 外形尺寸（立式）：寬330×長420×高980（mm）
◇ 重量：70(橋式）/45（立式）Kg
◇ 閘桿長：510(mm)
◇ 閘桿***大承受力：80Kg
◇ 閘桿工作驅動力：3Kg
◇ 閘桿傳動方式：數字方式
◇ 閘桿轉向：雙向、單向（可選）
◇ 燈光提示：通行方向指示
◇ 工作機芯：24V德國技術國產電磁閥
◇ 控制板帶有計數功能，LED數字顯示功能、語音提示功能(可選)
◇ 工作環境：室內、室外
◇ 溫度：-10℃ ～ 50℃
◇ 應急措施：掉電自動落桿
◇ 感應卡讀卡口：配帶標準安裝支架，或度身定做
◇ 開閘時間：0.2秒
◇ 通行速度：20-30人/分鐘
◇ 輸入接口：+12V電平信號或脈寬＞100ms的DC12V脈沖信號，驅動電流＞10mA；干接點信號
◇ 標準RS485接口，可與后臺管理中心直接相連，實行遠程控制。
四、ESD門禁使用流程

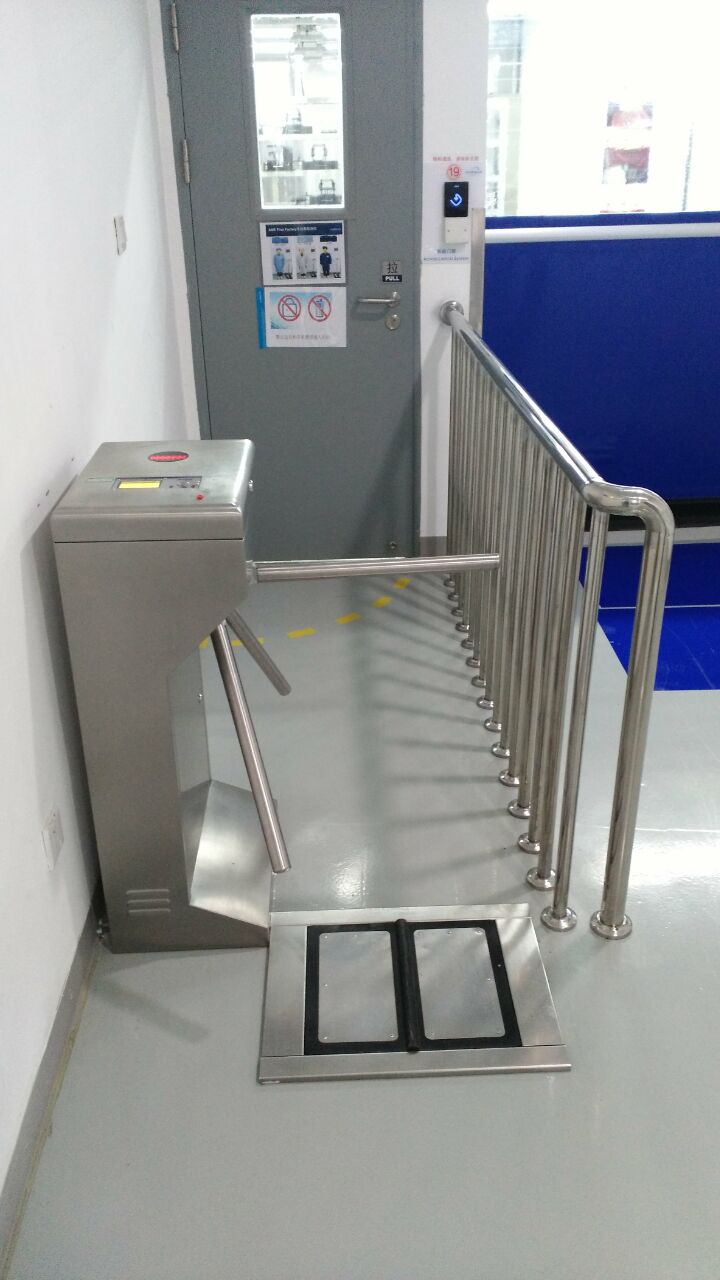

1.測試人員做好靜電測試的準備（主要指穿防靜電鞋），雙腳立于測試儀金屬墊板上
2.測試人員將個人識別卡貼近感應讀卡器，感應成功讀卡器會發出“嘀”聲，此時中心控制器已成功完成身份識別。
3.聽到讀頭“嘀”聲后，5秒鐘內右手食指觸摸或按下（依不同型號）測試按鈕，進行靜電測試。
4.測試儀顯示燈全綠并且蜂鳴器不再響時，測試人可前行通過三輥閘，超過設定時間（一般5秒），三輥閘會再次鎖死。
5.外出通道刷卡后直接通過，也可設置成免刷卡直接外出。
6. 經測試ESD門禁平均通過一人需要5-6秒。
五、ESD靜電門禁通道管理作用特點
1.ESD靜電門禁通道管理設備作為門禁系統的一種，可以有效地控制出入人員，在電子行業，把ESD靜電檢測手段加入通道管理設備，也就是通常所說的ESD靜電檢測門禁，已經成為品質保障的一項重要手段。
2.系統要求穩定可靠，常用部件應耐用、長壽命。
3.ESD通道采用三輥閘作為通道控制設備，可設定單向通過。
4.車間進出通道分開，進入者需刷卡驗證身份，再進行ESD檢測，通過者方可進入車間。
5.進入通道一般設置為單向進入，也可根據需要由公司自行設定為雙向刷卡通行。
6.外出通道一般設置成刷卡單向外出，也可根據需要由公司自行設置成直接免刷卡單向外出。
7.ESD通道管理軟件，詳細記錄刷卡進出、ESD檢測情況，對所有記錄可分類查詢或統計。
8.ESD通道管理軟件的人員、卡片等資料可從企業ERP中導入，免除二次輸入的工作量
六、ESD靜電防護門禁系統與傳統ESD測試比較：
傳統測試 | ESD靜電防護門禁系統 |
對靜電要求不高，表面應付之環境 | 適合對靜電要求嚴謹，追求實效與形象之環境 |
不具強制性，容易混蒙過關，但起始表面成本低 | 強制測試，未刷卡警報，并具合法進入身分識別，防止蓄意規避或闖入，總體防靜電效益高 |
人工紙張記錄，錯漏涂改，各種人為錯誤百出，人工報表產生不易，無法掌握時效 | 無紙化記錄，主機內存自動登錄結果，防止人為錯誤，自動產生完整測試管理報表 |
松散管理，控管不易，錯誤百出，較難取信或贏取委托客戶之滿意與信任 | 科學式信息化管理，精確有效，確保工作區進出與地板清潔監控，贏取客戶與管理***的完全信任 |
兩腳一起同時測試，只要一腳正常便通過，形成人員靜電接地盲點，也不符合國際規范 | 手、左右腳鞋具各自獨立測試及結果顯示，沒有人員接地盲點，精確且符合國際規范 |
無法設定測試個人權限，貴賓卡或干部卡或腳傷員工無法設定個人只測腳或測手或免測之權宜性 | 可針對每張卡片，可以依據做出權限分級，可以只測手、雙腳、全測、免測等做出相對應權宜管理 |
