簡介：
DESCO19290靜電電阻測試套件儀器外殼采用抗沖擊橡膠保護圈，以防跌落等造成損壞。只用來測試表面電阻/表面電阻率，體積電阻/體積電阻率，接地電阻等（19290替代19787與20780已停產）
1.儀器描述
19290可以用于以下ESD測試并符合相關規范：
☆ 靜電電阻符合性檢測（ESD TR53規范手冊）
☆ 防靜電工作臺面檢測（ESD S4.1 B標準）
☆ 防靜電地板檢測（ANSI/ESD S7.1標準）
☆ 防靜電鞋具檢測（ESD S9.2標準）
☆ 防靜電工作服檢測（ESD STM2.1 標準）
☆ 防靜電鞋+防靜電地板+人體系統電阻檢測（ESD STM97.1標準）
2. 產品參數
☆ 測試量程： 103Ω~1012Ω
☆ 測試電壓： 10*100V±5%(自動，小于106Ω彩用10V,大于等于106Ω，采用100V)
☆ 測試精度： ±10%
☆ 測試時間： 15秒/快速（可選）
☆ 讀數單位： 歐姆（Ω）
☆ 環境溫度： 測試精度±10%
☆ 相對濕度： 測試精度±10字
☆ 數據儲存： 100組（保存在儀器內存中，不可導出）
☆ 屏幕規格： 2.7英寸OLED顯示屏，128x64像素
☆ 電池： 4節AA堿性電池，使用壽命1500次測試
☆ 儀器規格：100mm（寬）x 210mm（高）x 32mm（深），0.4 公斤重
☆ 重錘電極： 5磅±2盎司
☆ 連接線：1.5米長，紅線（4mm插頭-4mm插頭），黑線（SMA端子-4mm插頭）

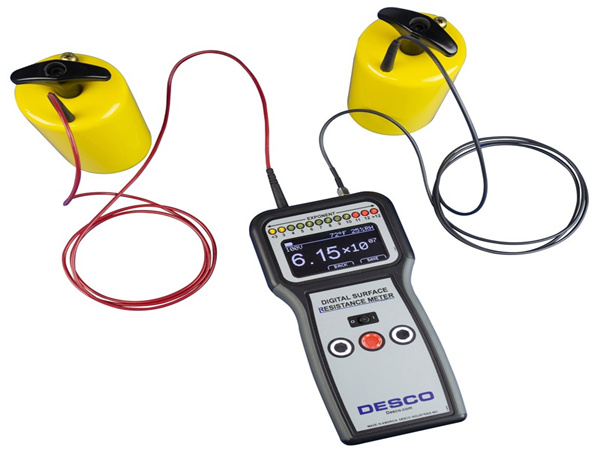

3. 訂購貨號19290，標配以下物品：
☆ 測試表： 1個 貨號19291
☆ 點到點重錘電極： 2個 貨號50003
☆ 測試連接線： 2條(紅色/黑色） 貨號19294
☆ 距離標線： 2個（10英寸/36英寸） 貨號19293
☆ 標簽紙： 25張 貨號19296
☆ AA電池： 4節 貨號N/A
☆ 接地夾： 1個 貨號09750
☆ 接地插頭： 1個（美規插頭） 貨號09838
☆ 手提箱： 1個 貨號19292
選配件：
☆ 同心圓重錘電極：1個（測試表面電阻及表面電阻率） 貨號50005
☆ 兩點電極： 1個（測試小型物體電阻） 貨號844
☆ 鉗型電極： 1對（測試不規則物體電阻） 貨號832
☆ 金屬握柄： 1個（測試人體+鞋+地板系統電阻） 貨號19295
4. 測試操作
基本注意事項：
☆ 確保被測材料本身不帶電
☆ 重錘電極放置點距離材料邊緣2英寸以上
☆ 重錘電極放置點距離材料上的接地端子3英寸以上
☆ 測試臺面點到點電阻時，2個重錘電極相距10英寸以上（可采用配套的10英寸距離標線）
☆ 測試地面點到點電阻時，2個重錘電極相距36英寸以上（可采用配套的36英寸距離標線）
☆ 重錘電極的放置點通常取以下更好地評估材料是否合格
◆ 最常用位置
◆ 磨損嚴重位置
◆ 中心位置
◆ 距離接地點較遠的位置
☆ 如果被測材料有接縫的，例如塊狀地板，衣服等，2個重錘應分別放置在不同的拼接區塊
☆ 在實驗室測試材料時，可以預清潔處理。對于線材鋪設完畢并投入與運行的材料，測試前不要清潔，只有測試不合格時，才清潔后再次測試。
測試表面點到點電阻

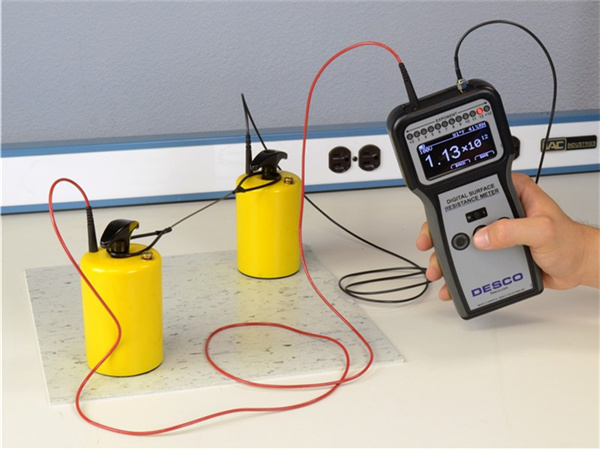

☆ 測試臺面或小面積材料：
◆ 連接測試儀和2個50003重錘電極。
◆ 把重錘電極放置在合適的位置，相距10英寸左右。
◆ 按儀器中間的紅色鍵測試。
◆ 如果測試不合格，清潔表面后再重新測試。
◆ 可把測試結果寫在配套的標簽紙上，并貼在相應地點。

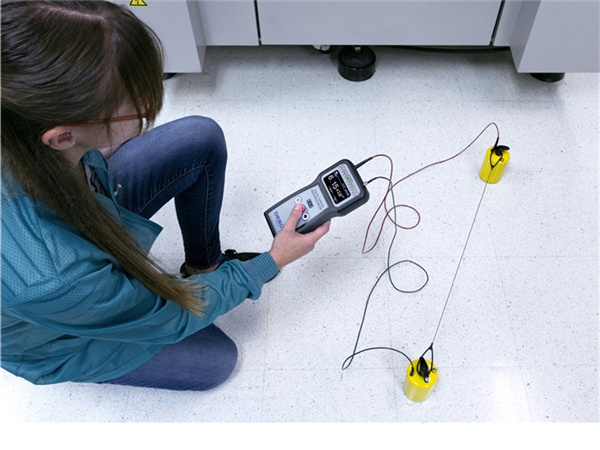

☆ 測試地面或大面積材料：
◆ 連接測試儀和2個50003重錘電極。
◆ 把重錘電極放置在合適的位置，相距36英寸左右。
◆ 按儀器中間的紅色鍵測試。
◆ 如果測試不合格，清潔表面后再重新測試。
◆ 可把測試結果寫在配套的標簽紙上，并貼在相應地點。

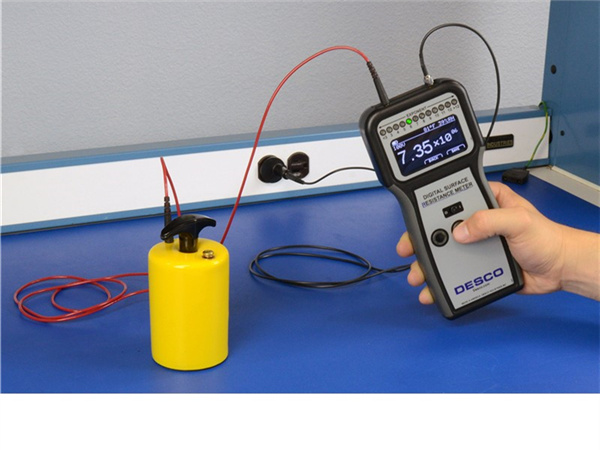

☆ 測試接地電阻
◆ 連接測試儀和1個50003重錘電極，重錘電極放置在材料表面合適位置。
◆ 另1條測試線連接接地夾，并夾到被測材料的接地點。
◆ 按儀器中間的紅色鍵測試。
◆ 如果測試不合格，清潔表面后再重新測試。
◆ 可把測試結果寫在配套的標簽紙上，并貼在相應地點。
☆ 材料合格性/符合性測試
對新購入或鑫安裝的材料進行合格性測試，并保存每個測試數據（儀器可保存100組數據）把每個測試數據的記錄編號寫在標簽紙上，然后貼到合適位置。以后定期對這些材料進行符合性檢測，可和最初保存在儀器內的合格性測試的數據對比，以了解材料的耗損及性能衰減狀況。
5. 主要功能及特性
☆ 19787的升級換代產品
◆ 增加了數碼顯示和儲存100個測試結果的功能
◆ 測試防靜電臺面地面的表面電阻RTT和接地電阻RTG
◆ 結合同心圓重錘可測試屏蔽袋的表面電阻率
◆ 結合微型電極可可測試小物件的表面電阻
◆ 結合鉗型電極可測試不規則物體/管材的表面電阻
◆ 測試范圍：10^3-10^12
◆ 電阻測試精確度：±10%
◆ 儀表尺寸：10x21x3.2cm
◆ 總重量：5.9千克（13磅）
5. 選配電極
☆ 50005同心圓電極（包含BNC轉換接頭）
◆ ANS/ESD STM11.11,IEC 61340-2-3規范
◆ 測試材料表面電阻，并根據轉換系數得出表面電阻率
◆ 2.5共計重，67mm（直徑）*120mm（高）
◆ 內圓橡膠墊直徑：30mm
◆ 外環橡膠圈內直徑：57mm
◆ 電阻→電阻率轉換系數：X10(儀器讀數為阻值，乘10為電阻率
☆ 844兩點電極（包含BNC轉換）
◆ ANS/ESD STM11.13規范
◆ 測試小件材料的電阻
◆ 橡膠墊直徑：3mm
◆ 2個橡膠墊中心距：6mm
◆ 探針彈力：688g（5oz）
◆ 844P:可更換的探針
◆ 探針伸縮長度：13mm
◆ 探針可快速拔插，更換方便。探針訂購貨號：844P
