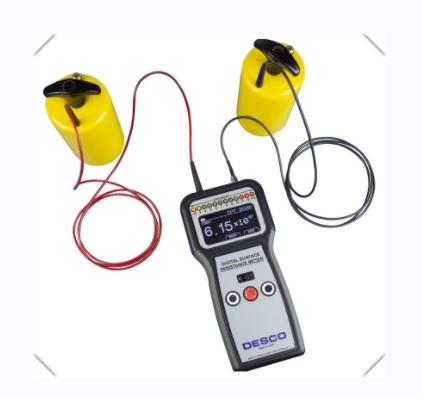

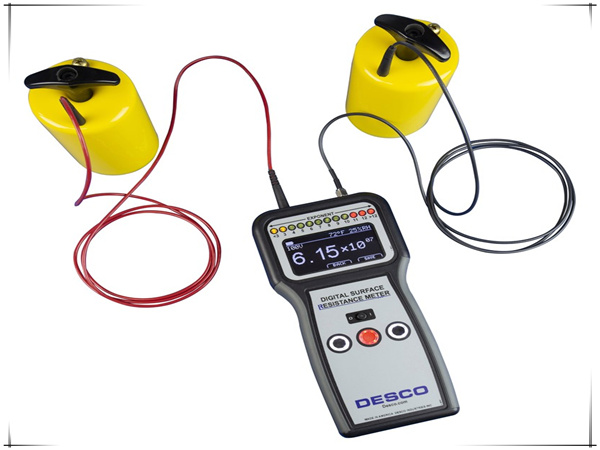

DESCO19290重錘式表面電阻測試儀

產品參數/ Product parameter




DESCO19290重錘式電阻測試儀

簡介:

只用來測試表面電阻/表面電阻率,體積電阻/體積電阻率,接地電阻等(19290替代19787與20780已停產)

1.儀器描述

19290可以用于以下ESD測試并符合相關規范:

☆ 靜電電阻符合性檢測(ESD TR53規范手冊)

☆ 防靜電工作臺面檢測(ESD S4.1 B標準)

☆ 防靜電地板檢測(ANSI/ESD S7.1標準)

☆ 防靜電鞋具檢測(ESD S9.2標準)

☆ 防靜電工作服檢測(ESD STM2.1 標準)

☆ 防靜電鞋+防靜電地板+人體系統電阻檢測(ESD STM97.1標準)


2. 產品參數

☆ 測試量程:  103Ω~1012Ω

☆ 測試電壓:  10*100V±5%(自動,小于106Ω彩用10V,大于等于106Ω,采用100V)

☆ 測試精度:  ±10%

☆ 測試時間:  15秒/快速(可選)

☆ 讀數單位:  歐姆(Ω)

☆ 環境溫度:  測試精度±10%

☆ 相對濕度:  測試精度±10字

☆ 數據儲存:  100組(保存在儀器內存中,不可導出)

☆ 屏幕規格:  2.7英寸OLED顯示屏,128x64像素

☆ 電池:      4節AA堿性電池,使用壽命1500次測試

☆ 儀器規格:100mm(寬)x 210mm(高)x 32mm(深),0.4 公斤重

☆ 重錘電極:  5磅±2盎司

☆ 連接線:1.5米長,紅線(4mm插頭-4mm插頭),黑線(SMA端子-4mm插頭)


3. 訂購貨號19290,標配以下物品:

☆ 測試表:          1個                   貨號19291

☆ 點到點重錘電極:  2個                   貨號50003

☆ 測試連接線:      2條(紅色/黑色)        貨號19294

☆ 距離標線:        2個(10英寸/36英寸)  貨號19293

☆ 標簽紙:          25張                   貨號19296

☆ AA電池:          4節                   貨號N/A

☆ 接地夾:           1個                   貨號09750

☆ 接地插頭:         1個(美規插頭)       貨號09838

☆ 手提箱:           1個                   貨號19292


選配件:

☆ 同心圓重錘電極:1個(測試表面電阻及表面電阻率)  貨號50005

☆ 兩點電極:      1個(測試小型物體電阻)          貨號844

☆ 鉗型電極:      1對(測試不規則物體電阻)        貨號832

☆ 金屬握柄:     1個(測試人體+鞋+地板系統電阻)  貨號19295


4. 測試操作

基本注意事項:

☆ 確保被測材料本身不帶電

☆ 重錘電極放置點距離材料邊緣2英寸以上

☆ 重錘電極放置點距離材料上的接地端子3英寸以上

☆ 測試臺面點到點電阻時,2個重錘電極相距10英寸以上(可采用配套的10英寸距離標線)

☆ 測試地面點到點電阻時,2個重錘電極相距36英寸以上(可采用配套的36英寸距離標線)

重錘電極的放置點通常取以下更好地評估材料是否合格

◆ 最常用位置

◆ 磨損嚴重位置

◆ 中心位置

◆ 距離接地點較遠的位置

☆ 如果被測材料有接縫的,例如塊狀地板,衣服等,2個重錘應分別放置在不同的拼接區塊

☆ 在實驗室測試材料時,可以預清潔處理。對于線材鋪設完畢并投入與運行的材料,測試前不要清潔,只有測試不合格時,才清潔后再次測試。


測試表面點到點電阻


☆ 測試臺面或小面積材料:

◆ 連接測試儀和2個50003重錘電極。

◆ 把重錘電極放置在合適的位置,相距10英寸左右。

◆ 按儀器中間的紅色鍵測試。

◆ 如果測試不合格,清潔表面后再重新測試。

◆ 可把測試結果寫在配套的標簽紙上,并貼在相應地點。


☆ 測試地面或大面積材料:

◆ 連接測試儀和2個50003重錘電極。

◆ 把重錘電極放置在合適的位置,相距36英寸左右。

◆ 按儀器中間的紅色鍵測試。

◆ 如果測試不合格,清潔表面后再重新測試。

◆  可把測試結果寫在配套的標簽紙上,并貼在相應地點。

☆ 測試接地電阻

◆ 連接測試儀和1個50003重錘電極,重錘電極放置在材料表面合適位置。

◆ 另1條測試線連接接地夾,并夾到被測材料的接地點。

◆ 按儀器中間的紅色鍵測試。

◆ 如果測試不合格,清潔表面后再重新測試。

◆ 可把測試結果寫在配套的標簽紙上,并貼在相應地點。


☆ 材料合格性/符合性測試

對新購入或鑫安裝的材料進行合格性測試,并保存每個測試數據(儀器可保存100組數據)把每個測試數據的記錄編號寫在標簽紙上,然后貼到合適位置。以后定期對這些材料進行符合性檢測,可和最初保存在儀器內的合格性測試的數據對比,以了解材料的耗損及性能衰減狀況。


5. 主要功能及特性


19787的升級換代產品

◆ 增加了數碼顯示和儲存100個測試結果的功能

◆ 測試防靜電臺面地面的表面電阻RTT和接地電阻RTG

◆ 結合同心圓重錘可測試屏蔽袋的表面電阻率

◆ 結合微型電極可可測試小物件的表面電阻

◆ 結合鉗型電極可測試不規則物體/管材的表面電阻

◆ 測試范圍:10^3-10^12

◆ 電阻測試精確度:±10%

◆ 儀表尺寸:10x21x3.2cm

◆ 總重量:5.9千克(13磅)


5. 選配電極

☆ 50005同心圓電極(包含BNC轉換接頭)

◆ ANS/ESD STM11.11,IEC 61340-2-3規范

◆ 測試材料表面電阻,并根據轉換系數得出表面電阻率

◆ 2.5共計重,67mm(直徑)*120mm(高)

◆ 內圓橡膠墊直徑:30mm

◆ 外環橡膠圈內直徑:57mm

◆ 電阻→電阻率轉換系數:X10(儀器讀數為阻值,乘10為電阻率

☆ 844兩點電極(包含BNC轉換)

◆ ANS/ESD STM11.13規范

◆ 測試小件材料的電阻

◆ 橡膠墊直徑:3mm

◆  2個橡膠墊中心距:6mm

◆  探針彈力:688g(5oz)

◆ 844P:可更換的探針

◆ 探針伸縮長度:13mm

◆ 探針可快速拔插,更換方便。探針訂購貨號:844P
