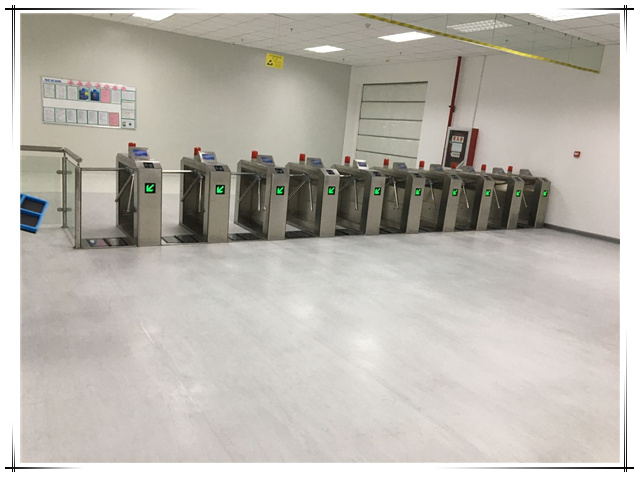

ESD靜電檢測門禁系統主要由靜電測試儀、三輥閘、中心控制器、感應卡讀卡器、電源、遠程通訊器、以及管理計算機、服務器等組成。
靜電測試儀：是ESD門禁的核心部件，通過測試人體的電阻間接地反映人體的靜電指標，從而確保被測試人佩戴鞋具、腕帶等合格，同時向后續部件輸出信號，用以驅動通道機構。

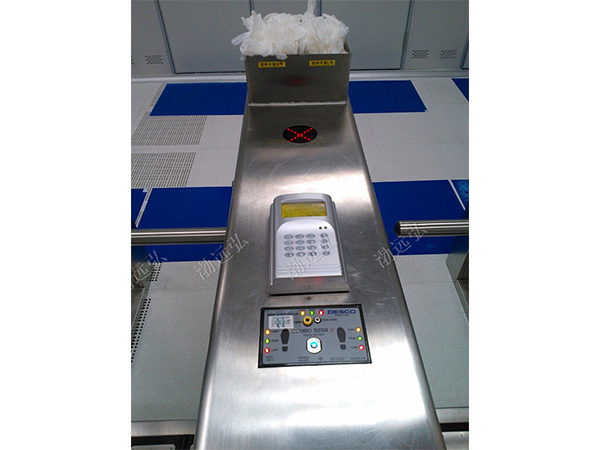

靜電測試儀19270儀器特性
§：同時測試人體通過手腕帶、左鞋、右鞋接地是否合格。
§：可以測試單線手腕帶和雙線手腕帶。
§：可以選擇只測試手腕帶或防靜電鞋
§：測試耗時短，迅速顯示手腕帶、/左/右鞋測試結果。
§：符合*新ANSI/ESD S20.20-2007標準。
§：用戶可設置上/下限閥值以符合ANSI(美國標準）或IEC(國際標準）
§：固態式測試按鍵，避免按鍵繼續損害。
§：按鍵藍色背景燈指示操作狀態。
§：繼電器通/斷電信號控制門禁。
§：選配紅外感應握柄，用于穿戴手套/或指套進行測試。

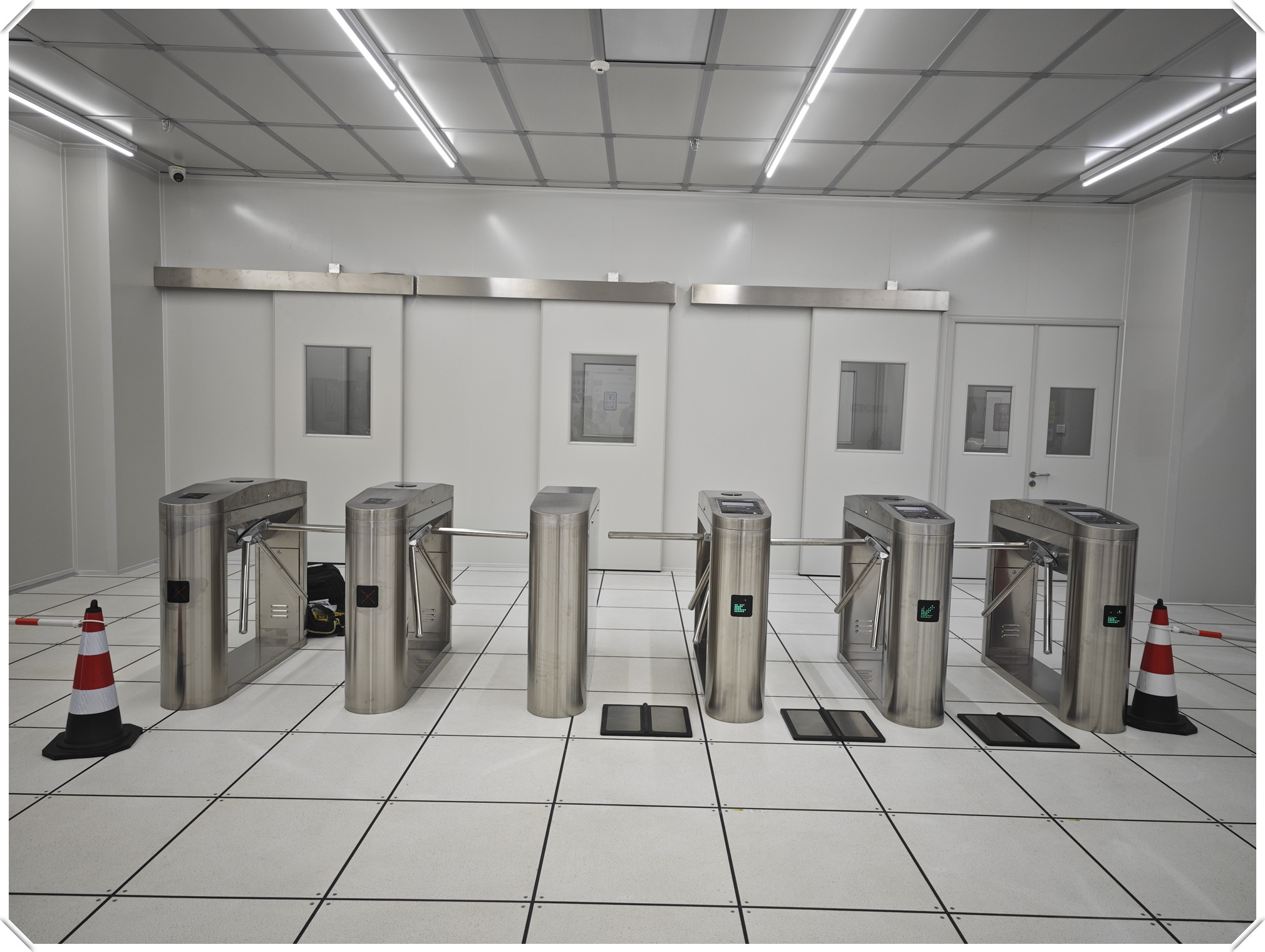

ESD三輥閘詳細說明：
整個產品外形采用國產標準(304號)不銹鋼板沖壓成型， 造型美觀大方，防銹、耐用，能抵抗外力破壞。長方形機箱與通道閘桿構成的通道可為出 入人員提供有序文明的 通 行方式，杜絕非法出入，并在緊急情況下快速控制落桿或收桿。
產品主要技術參數：
◇結構：框架結構/不銹鋼外殼
◇生產工藝：全電腦數控激光切割機生產
◇外形尺寸：長1200×寬280×高980（mm）
◇重量：70Kg
◇閘桿長：機箱以外510(mm)
◇閘桿*大承受力：80Kg
◇閘桿工作驅動力：3Kg
◇閘桿傳動方式：數字方式
◇閘桿轉向：?jiǎn)蜗?、雙向（可選）；具有多種工作模式可供選擇，即可雙向讀卡限流，也可一邊讀卡、另一方向禁行，一邊讀卡、另一方向自由通行
◇自動復位功能：開閘后，在規定的時間內未通行系統將自動上鎖，通行時間可調；
◇燈光提示：通行方向指示
◇采用光學孔位工作原理，對輸入控制信號沒有延時要求
◇工作環境：室內、室外(陰棚）
◇溫度：-10℃ ～ 50℃ 相對濕度：≤90%，不凝露
◇感應卡讀卡口尺寸：配帶標準安裝支架，或度身定做
◇開閘時間：0.2秒
◇通行速度：30人/分鐘
◇通訊接口：標準RS485接口，距離≤1200米
◇輸入接口：干接點信號或+12V電平信號或脈寬≥100ms的DC12V脈沖信號，驅動 電流≥10mA；
資料的導入與導出
人員卡號資料的導入
由于公司已經安裝了人事系統、考勤系統等，員工均人手一張感應卡，這些系統中已經錄有人員資料、卡號等信息，為了避免在ESD門禁系統中二次輸入這些資料，我們可以從人事系統中導出文本文件，該文件應包含ESD門禁必需的信息，如工號、姓名、部門、卡號等，然后通過ESD門禁軟件的導入功能完成資料的初始化和更新。導入模塊必須保證在ESD門禁軟件中所作的門禁設置等，經過導入操作后仍能保留下來，這部分工作將由我公司定制完成。
這種導入再導出的過程與考勤資料的獲得相仿，因此可以較平滑地融入公司的管理流程中去。
進出資料的導出
員工進出通道的流水記錄，也可以為公司管理提供必要信息，有的公司就直接將通道的進出記錄作為員工的考勤。本方案所設計系統也具有此功能，根據客戶需求，我們可為ESD門禁管理軟件增加模塊，使得進出記錄直接進入目標數據庫，或者導出文件以供其它系統使用。
性能參數
數字化設計，數據準確，接口豐富
測試開關采用觸摸式設計，使用方便、壽命長
測試項目可由中心控制器程控選擇
靜電測試結果具有多種輸出方式：LED顯示、聲響提示、程控?cái)?shù)字化輸出提供中心控制器操控依據
測試儀采用100V微電流測試，測試穩定準確
腳腕具有擴展量程：750KΩ - 1GΩ
售后服務
1.保修服務：系統安裝調試完成后我公司提供1年的質保期。質保期內免費提供設備正常使用情況下的維修、損壞零部件更換及保養服務。質保期以外由我公司提供終生服務，由雙方另行簽訂維護保養合同。我公司將針對本項目備齊足夠的備品備件，以利及時的服務。
2.電話服務：公司將向用戶方面提供全工作日的電話技術響應，幫助用戶解決所遇到的產品及系統方面的任何問題。
3.現場服務：不能通過電話解決的問題，我公司將在24小時內派工程師到場排除故障。當用戶需維修或更換毀壞產品時，公司將根據產品損壞原因具體而定，如因公司產品質量問題保修期內無償更換或維修，由于人為原因造成系統或設備損壞，更換和維修費用雙方協商解決。
4.維修/檢修：系統超出保修期后，公司與用戶續簽維修等方面的協議，所有軟硬件產品可繼續得到合理收費下的服務保障。
5.免費培訓：公司免費為客戶培訓系統管理人員和操作人員。工程移交時，使操作人員能夠熟練掌握系統使用和基本故障排除方法；每次現場服務時，有針對性地進行不定時間的再培訓。
6.其他承諾：公司升級版本和更新的換代產品，優惠提供；用戶其他需求，公司可協商解決。
